大型体育场馆系统方案
- 2019-07-15
- 阅读：5816次
概况：
体育馆作为专业的比赛场地，需要满足日常大型体育比赛的开幕式，闭幕式或文艺演出的使用需要，所以系统需要有较高的语言清晰度和长时间提供足够的声压，场地各个位置无明显回声、颤动回声和声聚焦等音质缺陷，系统需没有明显的回声反馈问题。
清单配置
大型体育馆系统方案（设备一览表）
序号 | 设备名称 | 品牌型号 | 数量 | 单位 | 品牌 |
1 | 场馆线阵主扩音箱 | VS-208H | 16 | 只 | VBS |
2 | 场馆线阵主扩功放 | VS-1600EA | 4 | 台 | VBS |
3 | 场馆线阵低音 | VS-208SW | 4 | 只 | VBS |
4 | 场馆线阵低音功放 | VS-1600EA | 2 | 台 | VBS |
5 | 线阵音箱吊架 | VS-208J | 4 | 个 | VBS |
6 | 观众席返听音箱 | VS-12T | 8 | 只 | VBS |
7 | 观众席返听功放 | VS-550EA | 4 | 台 | VBS |
8 | 台唇音箱 | VS-215F | 4 | 只 | VBS |
9 | 台唇功放 | VS-850EA | 2 | 台 | VBS |
10 | 超低音箱 | VS-28SW | 2 | 只 | VBS |
11 | 超低音箱功放 | VS-1100EA | 1 | 台 | VBS |
12 | 32路调音台 | VS-32ET | 1 | 台 | VBS |
13 | 数字音频矩阵 | VS-1616X | 1 | 台 | VBS |
14 | 数字音频矩阵软件 | VS-1616X | 1 | 套 | VBS |
15 | 数字效果器 | M350 | 1 | 台 | T.C |
16 | U段无线话筒 | VS-1302M | 2 | 套 | VBS |
17 | U段无线领夹话筒 | VS-1302M | 2 | 套 | VBS |
18 | U段无线头戴话筒 | VS-1302M | 2 | 套 | VBS |
19 | 8路电源时序器 | VS-08PW | 4 | 台 | VBS |
20 | 天线放大器 | VS-1004R | 4 | 套 | VBS |
21 | 辅材辅料 | 自选 | 1 | 批 | 定制 |
注：本配置清单仅限参考，具体配置需要提供平面图/效果图/功能需求等，再由我司专业人员设计。
功能效果
本套系统满足整个观众看台区域、体育比赛赛场的均匀扩声、声音涵盖区域声场分布均匀、频率响应一致；体育馆有时会涉及到各种体育赛事的现场直播与本地扩声任务，甚至有时还有相关媒体录音以及消防安全信号插入，因此对系统的稳定性、扩展性、信号传输处理的质量和准确性要求非常高。
为了解决上述问题，本套体育馆扩声系统以数字音频处理器和大型线性阵列音箱为核心设计思路，以集中与分散的安装方式进行扩声以保证整个观众看台区域、体育比赛赛场的均匀扩声和声音清晰度。

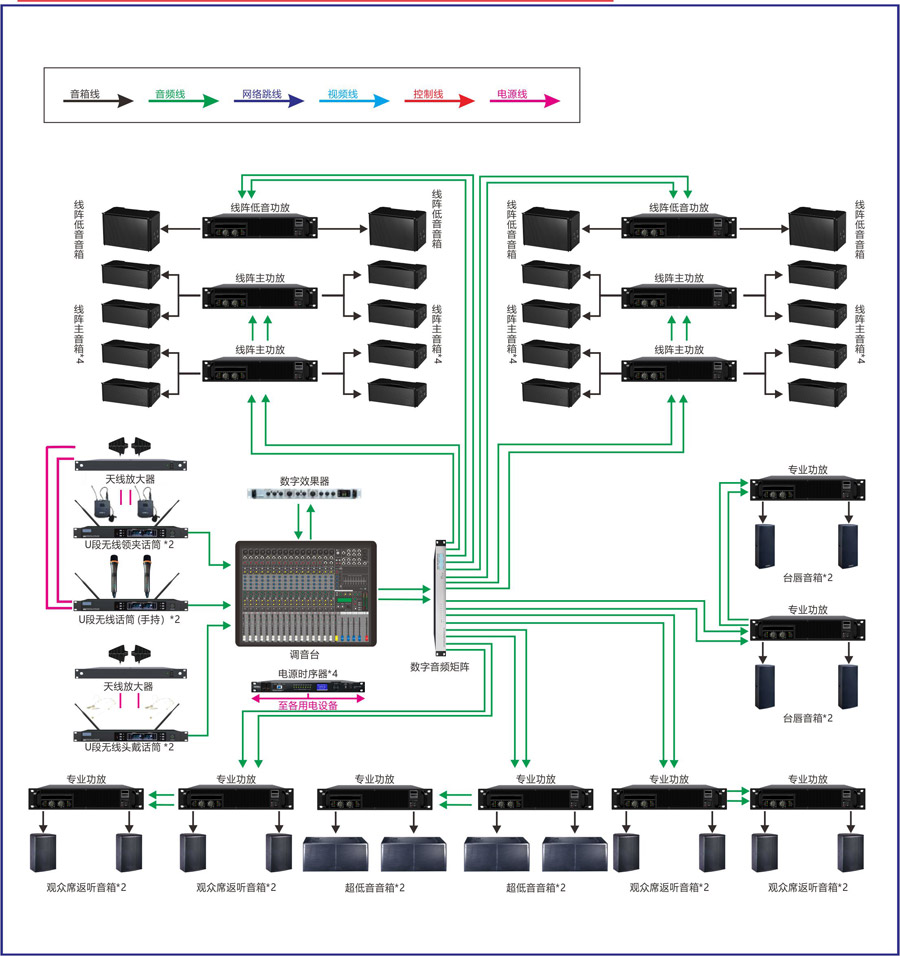

系统连接图
